1、工藝流程圖
　　
　　車間廢氣——管道——前處理設備——管道——催化燃燒設備——排風機——高空排放
　　
　　該工藝的優點：
　　
　　1、凈化效率高，能達到95%以上；
　　
　　2、設備可循環利用率高；
　　
　　3、節約凈化成本，活性炭循環使用，降低了成本。
　　

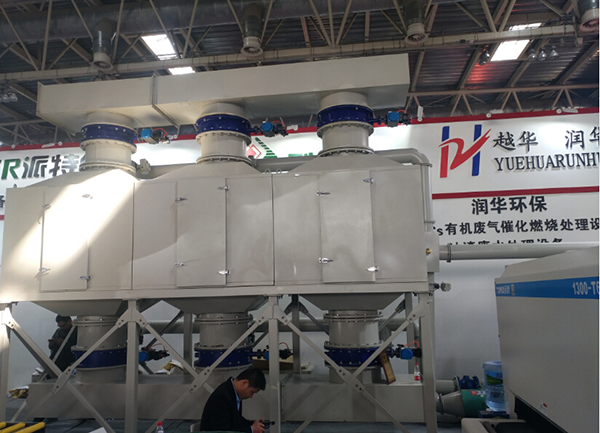

　　2、該工藝催化燃燒設備的優點
　　
　　1、起燃溫度低,節省能源
　　
　　2、適用范圍廣催化燃燒幾乎可以處理所有的烴類有機廢氣及惡臭氣體。對于有機化工、涂料、絕緣材料等行業排放的低濃度、多成分、無回收價值的廢氣,采用吸附-催化燃燒法的處理效果更好。
　　
　　3、有機物廢氣凈化率一般都在95%以上，產物為無害的CO2和H2O(其他原子有機化合物還有其他燃燒產物)，且由于燃燒溫度低，能大量減少NOX的生成。處理徹底，無二次污染。
　　
　　4、該系統組合緊湊,充分利用熱源,節省設備投資和操作費用。
　　
　　5、能處理高濃度的有機廢氣。
　　
　　注：本公司的質量要求：
　　
　　1.風量進出設備管道選用1.2mm 鍍鋅板組裝制造。
　　
　　2.脫附廢氣管道選用鍍鋅圓管滿焊制造。
　　
　　3.吸附碳箱厚度要求 80mm 以上（內部含硅酸鋁保溫)。
　　
　　4.所選用閥門全部國標重型蝶閥，嚴禁選用簡約式單體氣缸推拉式閥門。
　　
　　3、安全系統
　　
　　1、超溫保護：活性炭箱體極限溫度約90℃、調節溫度極限溫度約125℃、加熱管極限溫度約200℃、燃燒極限溫度約300℃。當溫度超過設定的溫度時系統自動報警，并啟動緊急措施。
　　
　　（具體溫度設定以設計師設計為準!）
　　
　　2、滅火系統：活性炭箱內含有噴淋裝置，當活性炭箱內發生火災時噴淋裝置打開。
　　
　　3、阻火系統：系統內有兩個阻火器，防止火焰進入燃燒室內發生嚴重事故。
